Laporan Akhir 1

(Percobaan 2)

1. Jurnal[Kembali]

2. Alat dan Bahan[Kembali]

1.  Panel DL 2203C
2.  Panel DL 2203D
3.  Panel DL 2203S

4. Jumper

Alat dan bahan pada rangkain simulasi proteus

1. Gerbang AND (IC4073)

      Gerbang AND ini memerlukan dua atau lebih input untuk menghasilkan satu output. Jika semua atau salah satu inputnya berlogika 0, maka outputnya akan berlogika 0. Sedangkan jika semua input berlogika1, maka outputnya akan berlogika 1.

                         IC4073                                           tabel kebenaran

        2. Gerbang XOR (IC4030)

            Gerbang XOR akan menghasilkan output berlogika 1 jika hasil penjumlahan logika inputnya bernilai ganjil.

                   IC4030                                         tabel kebenaran



     3. Gerbang OR (IC4071)

        Gerbang OR ini akan menghasilkan output berlogika 1 jika semua atau salah satu input berlogika 1. Sedangkan output akan menghasilkan logika 0 jika semua inputnya logika 0.

                         IC4071                                               tabel kebenaran

        4. Gerbang NOT

        Gerbang NOT ini berfungsi sebagai pembalik keadaan. Jika input bernilai 1 maka outputnya akan bernilai 0 dan begitu juga sebaliknya

                                                                tabel kebanaran

        5. Resistor

        Resistor atau penghambat merupakan komponen elektronika yang memiliki dua pin dan dirancang untuk mengatur tegangan listrik dan arus listrik.

       6. Logicprobe

            Logic probe atau logic tester adalah alat yang biasa digunakan untuk menganalisa dan
mengecek status logika (High atau Low) yang keluar dari rangkaian digital.

       7. Switch SPDT

            Switch SPDT adalah singkatan dari Single Pole Double Throw. Dalam bahasa Indonesia, ini berarti saklar satu kutub, dua lemparan.Satu kutub berarti saklar hanya mengontrol satu rangkaian listrik.Dua lemparan berarti saklar memiliki dua posisi untuk menghubungkan kutub tersebut.

            8. Power supply

3. Rangkaian Simulasi[Kembali]

4. Prinsip Kerja Rangkaian[Kembali]

Pada rangkaian di bagian sebelah kiri, pertama, pada gerbang XOR, akan diberikan input sebanyak 2 buah, lalu outputnya  akan diberikan ke gerbang logika final, yaitu gerbang OR, sedangkan pada gerbang AND, akan diberikan 3 input, dengan salah satu inputnya di-inverse-kan menggunakan gerbang NOT. Sama seperti sebelumnya, keluaran dari gerbang ini akan diberikan ke gerbang final, yaitu gerbang OR. Gerbang OR ini akan menghasilkan keluaran final

Pada rangkaian di bagian kanan, yang berbeda ialah pada bagian input yang di-inverse-kan pada gerbang AND, sedangkan pada bagian rangkaian yang lain sama

5. Video Rangkaian[Kembali]

6. Analisa[Kembali]

Saat diperhatikan dalam bentuk persamaan aljabar boolean, yaitu: H = B'D + BD' + AC'D. masih-masing input (A, B, C, D) mempunyai peran atau dampak masing-masing pada hasil keluaran suku-sukunya (misal: suku B'D atau AC'D), dan ada juga yang variasi nilainya tidak memengaruhi keluaran akhir sama sekali, karena ada input lain yang membuat nilai akhirnya menjadi jelas pada suatu nilai, misalnya nol, karena adanya operasi pengalian di dalam persamaan tersebut.

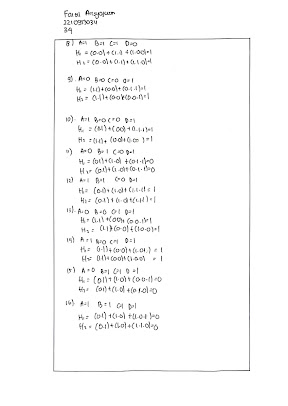

Data perhitungan

7. Link Download[Kembali]

Video Percobaan [download]
